버스 브레이크 라이닝 펀칭기

기계의 작동 원리는 무엇입니까?

버스 브레이크 라이닝 펀칭기는 공압 구동 및 PLC 프로그램 제어를 채택하여 완전 자동 순환 작동을 실현하며 전체 작업 프로세스는 중간에 수동 개입 없이 정확하고 효율적입니다.

공급 및 위치 지정: 브레이크 라이닝 제품을 컨베이어 벨트에 수동으로 배치하면 첫 번째 실린더가 재료를 차단하고 제품을 정지 위치로 안내하며, 제품이 제 위치에 있는 즉시 컨베이어 벨트가 작동을 멈춥니다.

클램핑 및 고정: 두 개의 측면 실린더가 동시에 작동하여 제품을 고정된 가공 위치로 밀어내고, 세 번째 실린더가 아래로 눌러 제품을 압축하여 펀칭 중 변위를 방지하고 가공 정밀도를 보장합니다.

펀칭 및 재설정: 공압 드릴이 앞으로 이동하여 버스 브레이크 라이닝의 정확한 펀칭을 완료합니다. 펀칭 후 공압 드릴이 먼저 재설정되고 세 번째, 두 번째 및 첫 번째 실린더가 순서대로 재설정되고 컨베이어 벨트가 다시 시작됩니다.

운반 및 순환: 펀칭된 제품은 컨베이어 벨트를 통해 다음 공정으로 운반되며 장비는 즉시 다음 작업 사이클에 진입하여 지속적인 대량 생산을 실현합니다.

먼지 제거 : 펀칭 완료 후 이송 과정에서 내장된 먼지 제거 시스템이 자동으로 펀칭 홀 및 주변의 먼지와 이물질을 불어내어 제품 표면을 깨끗하게 유지하고 먼지가 쌓이는 것을 방지하여 후속 공정에 영향을 미치지 않습니다.

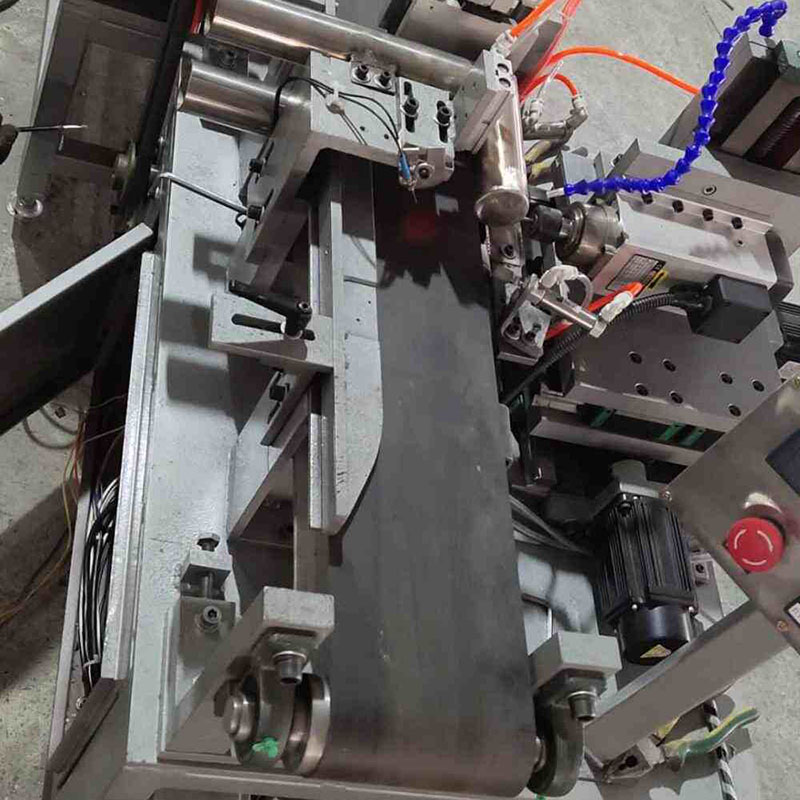

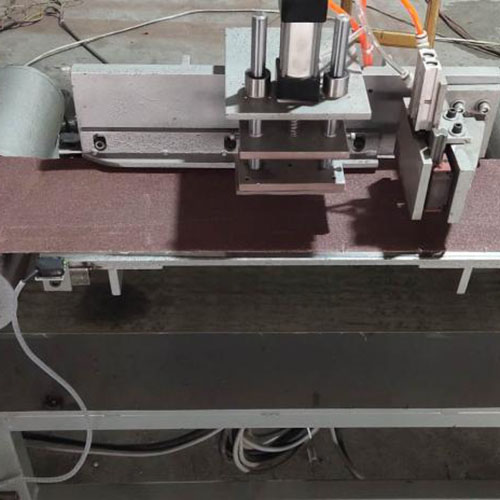

기계를 구성하는 구성 요소는 무엇입니까?

버스 브레이크 라이닝 펀칭기는 컴팩트하고 합리적인 구조의 6개 핵심 기능 부품으로 구성되며, 각 부품은 고효율로 협력하여 전체 기계의 안정적인 작동을 보장하며, 주요 구성 요소는 고품질 액세서리로 선택되어 장비의 수명을 연장합니다.

기계 베이스: 전체 기계의 주요 베어링 구조로서 고강도 강철로 만들어졌으며 강성과 내충격성이 우수하여 펀칭 정밀도에 영향을 미치는 장비 진동을 방지합니다.

컨베이어 벨트: 안정적인 속도와 정확한 위치 지정을 통해 브레이크 라이닝 제품의 전송에 특화되었으며 조정을 위해 다양한 생산 라인 속도와 일치할 수 있습니다.

공압 드릴: 고압 가스로 구동되는 코어 펀칭 부품으로 빠른 전진 및 재설정 속도와 안정적인 펀칭력을 갖추고 있어 다양한 마찰재 브레이크 라이닝의 펀칭 가공에 적합합니다.

배플 고정 장치: 여러 위치 지정 및 프레싱 실린더로 구성되어 제품의 다중 지점 고정을 실현하고 각 제품의 펀칭 위치 일관성을 보장합니다.

PLC 전자 제어 시스템: 간단한 조작과 높은 지능으로 펀칭 매개변수를 설정하고, 작업 주기를 조정하고, 오류 경보와 자동 정지를 실현할 수 있는 인간-기계 조작 인터페이스를 갖춘 장비의 "두뇌"입니다.

먼지 송풍 및 흡입 시스템: 펀칭으로 생성된 먼지를 적시에 제거하는 송풍 및 흡입 기능을 통합하고 공장의 환경 보호 생산 요구 사항을 충족하며 먼지 침식으로부터 장비의 내부 구성 요소를 보호합니다.

What are the core advantages of the machine?

높은 자동화 및 효율성: 공급, 위치 지정, 펀칭, 운반 및 먼지 제거의 자동 주기를 실현하여 많은 수작업을 절약하고 기존 수동 펀칭에 비해 생산 효율성을 60% 이상 향상시키며 버스 브레이크 라이닝의 대규모 배치 생산에 적합합니다.

정밀한 펀칭 및 안정적인 품질: 공압 드릴의 안정적인 구동과 결합된 다중 실린더 동기 위치 지정 및 프레싱으로 펀칭 위치 오류가 매우 작고 브레이크 라이닝의 가공 품질이 일관되어 버스 브레이크 부품 가공의 엄격한 정밀도 요구 사항을 충족합니다.

통합 먼지 제거 및 환경 보호: 내장된 먼지 송풍 및 흡입 시스템은 펀칭 공정의 먼지 오염 문제를 해결하고 마찰재 산업의 환경 보호 생산 표준을 준수하며 작업장의 작업 환경을 개선합니다.

안정적인 작동 및 쉬운 유지 관리: 버스 브레이크 라이닝 펀칭기 구조는 최적화 및 설계되었으며 핵심 구성 요소는 내구성이 있으며 장기간 산업 운영 중에 고장률이 낮습니다. 모듈식 설계로 인해 나중에 유지 관리 및 부품 교체가 간단하고 빨라지고 장비 가동 중지 시간 손실이 줄어듭니다.

에너지 절약 및 낮은 소비: 공압 구동 모드를 채택하면 에너지 소비가 유압 및 전기 구동 장비보다 훨씬 낮고 운영 비용이 낮아 고객이 브레이크 라이닝의 생산 비용을 줄이는 데 도움이 됩니다.
