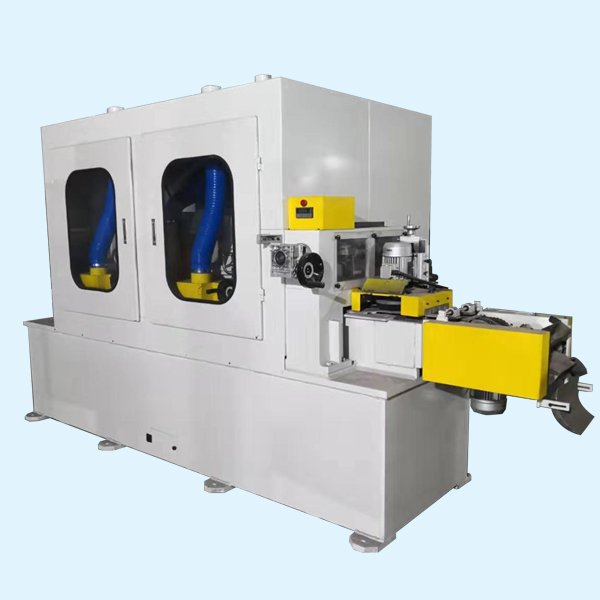

디스크 브레이크 패드용 선형 연삭기

LHMC-2에는 어떤 핵심 처리 기능이 있습니까?

디스크 브레이크 패드용 선형 연삭기는 디스크 브레이크 패드 가공을 통해 원스톱 연속을 실현하여 2차 클램핑 및 이송 없이 단일 공급으로 제품의 전체 가공 흐름을 완료하여 인건비를 크게 절감하고 생산 효율성을 향상시킵니다. 전체 처리 프로세스에는 다음이 포함됩니다.

거친 연삭 : 높은 재료 제거 효율로 브레이크 패드 디스크의 기본 표면을 형성합니다.

직선 홈 가공: 브레이크 패드의 구조적 요구 사항을 충족하기 위한 직선 홈의 정밀 가공

미세 연삭: 브레이크 패드의 일치하는 성능을 보장하기 위해 표면 정밀도를 개선합니다.

Chamfering : Edge Burr 제거 및 제품의 구조적 안전성 최적화

브러싱: 브레이크 패드의 마감을 개선하기 위해 표면을 연마하는 것

스틸 백 터닝: 위 공정 후 제품을 뒤집어 스틸 뒷면 가공을 실현하여 양면 가공 요구 사항을 충족합니다.

LHMC-2의 주요 기술 매개변수는 무엇입니까?

디스크 브레이크 패드용 선형 연삭기는 소형 및 중형 디스크 브레이크 패드 처리용으로 설계되었으며 컴팩트한 구조와 우수한 성능 매개변수를 갖추고 주류 브레이크 패드 사양의 표준화된 생산에 적합합니다.

장치 크기: 3850L×1750W×2450H(mm)

장비 무게: 5T

처리된 디스크 크기: 최대. 50mm×180mm

가공 정밀도: ±0.05mm(대량 생산의 정밀도 일관성 보장)

생산능력 : 1800 PCS/HR (고효율 일괄 처리 실현)

전체 구성: 통합된 다중 스테이션 연삭 헤드, 지능형 전송 시스템 및 정밀 조절 장치로 24시간 안정적인 산업 운영을 지원합니다.

LHMC-2의 그라인딩 시스템은 얼마나 우수한가요?

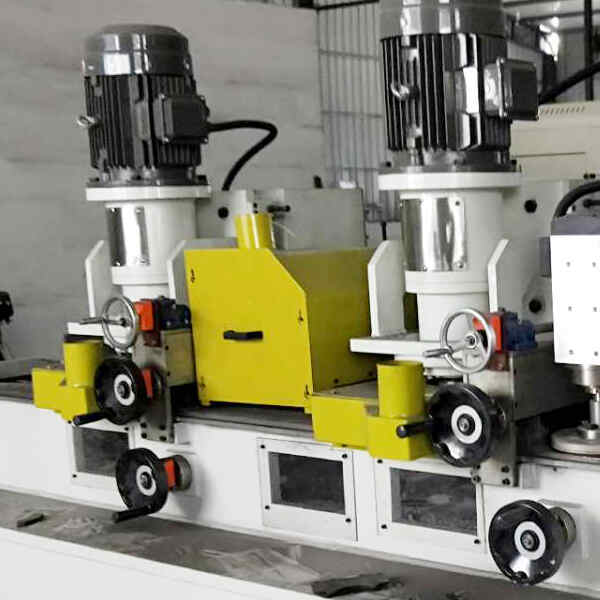

연삭 시스템은 장비의 핵심으로, 수직/수평 스핀들 매칭 설계와 고품질 연삭 부품을 채택하고 안정적인 출력과 높은 가공 정밀도를 갖추고 있으며 모든 주요 부품은 정밀한 기술로 가공되어 긴 서비스 수명을 보장합니다.

거친 연삭: 강력한 연삭 용량을 갖춘 7.5KW 고출력 모터와 일치하는 수직 스핀들이 있는 300mm 직경의 다이캐스트 에머리 휠

슬로팅: 수평 스핀들을 갖춘 250mm 직경의 에머리 슬로팅 피스, 5.5KW 모터로 정밀한 직선 홈 처리 실현

정밀 연삭: 수직 스핀들이 있는 300mm 직경의 다이캐스트 에머리 휠, 5.5KW 모터로 브레이크 패드 표면의 정밀 연삭 정밀도를 보장합니다.

모따기: 3.7KW 모터를 갖춘 수직 스핀들, 브레이크 패드의 다양한 사양에 맞게 유연하고 정밀한 모따기

주요 구성 요소: 그라인딩 헤드는 앵귤러 콘택트 베어링 + 깊은 홈 볼 샤프트를 채택합니다. 연삭 헤드 베어링 슬리브와 모터 플랜지는 모두 샌딩 및 어닐링 처리되어 구조적 강도와 내마모성이 높습니다.

전송 장치에는 어떤 장점이 있습니까?

전송 시스템은 안정적인 작동과 높은 전송 정밀도로 주파수 변환 속도 조절 및 연속 공급 설계를 채택하여 다중 스테이션 흐름 라인의 연속 처리 요구에 적응하고 트랙은 마모가 적고 서비스 수명이 길도록 특별히 처리되었습니다.

전송 속도: 0-5.5m/min, 주파수 변환기를 통한 무단계 속도 조절, 다양한 처리 속도 일치

운전 모드: 유도 전동기 + 주파수 변환기, 안정적인 전력 및 에너지 절약

전송 트랙: 일체형 샌드 터닝, 트랙 밀링 + 영구 자석 흰색 강철 트랙, 높은 정밀도 및 낮은 마찰을 갖춘 볼 연삭 주철 400

변속기 모터 : 1.5KW 기어 모터, 큰 토크와 안정적인 작동

공급 장치: 연속 공급 설계를 갖춘 롤러 체인으로 중단 없는 공급을 실현하고 고효율 생산 능력을 일치시킵니다.

양치 및 조절 장치는 얼마나 인간화되어 있나요?

디스크 브레이크 패드용 선형 연삭기에는 적응성이 뛰어난 브러싱 장치와 정확하고 작동하기 쉬운 조절 장치가 장착되어 실시간 매개변수 조정 및 시각적 디지털 디스플레이를 지원하여 작동 및 디버깅의 어려움을 크게 줄입니다.

브러싱 장치

특수 브러시 및 220V/180W 유도 모터 장착, 높이 조절 기능, 다양한 두께의 브레이크 패드 브러싱에 적합

효율적인 표면연마 실현, 연삭 후 잔여 Burr 제거 및 제품 마감 개선

조절 장치

가이드 레일: 모래 회전 슬라이더(고주파 열처리 + 가이드 미세 연삭)가 있는 직사각형 가이드 레일, 오일 탱크 설계(36# 윤활유), 오일 누출 없음 및 장기간 안정적인 작동

나사: 핸드휠 조정 기능이 있는 웜 + 볼 나사, 정확하고 편리한 작동, 처리 위치 조정이 용이함

디지털 디스플레이: 220V 디지털 디스플레이 조명 스케일, 조정 매개변수의 실시간 시각적 표시, 수동 판독 오류 방지

안정성과 환경 보호를 위한 장비의 독특한 디자인은 무엇입니까?

Longhui Machinery는 현장 공장 경험을 결합하여 먼지 오염 및 장비 고장과 같은 브레이크 패드 처리의 문제점에 대한 장비 구조를 인간화되고 실용적인 설계와 결합합니다.

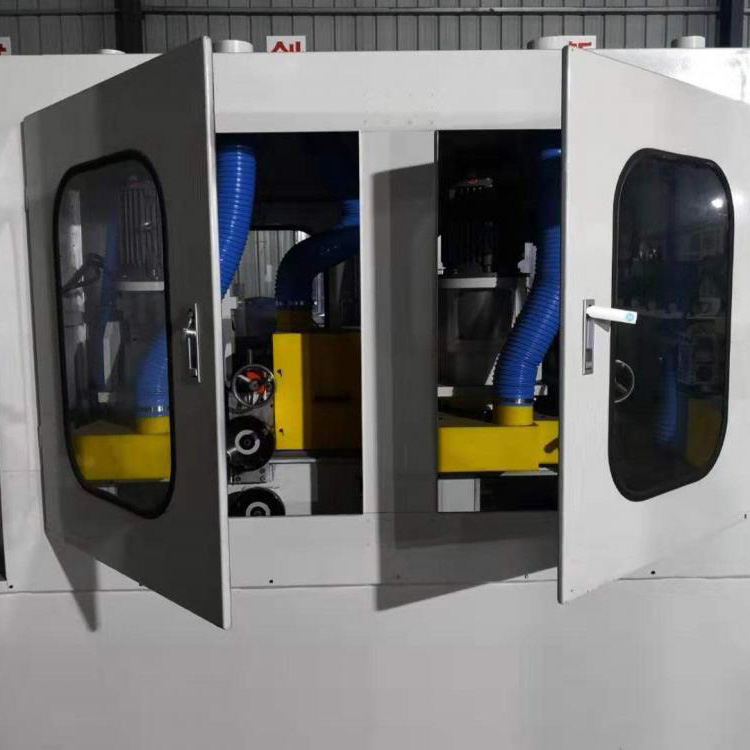

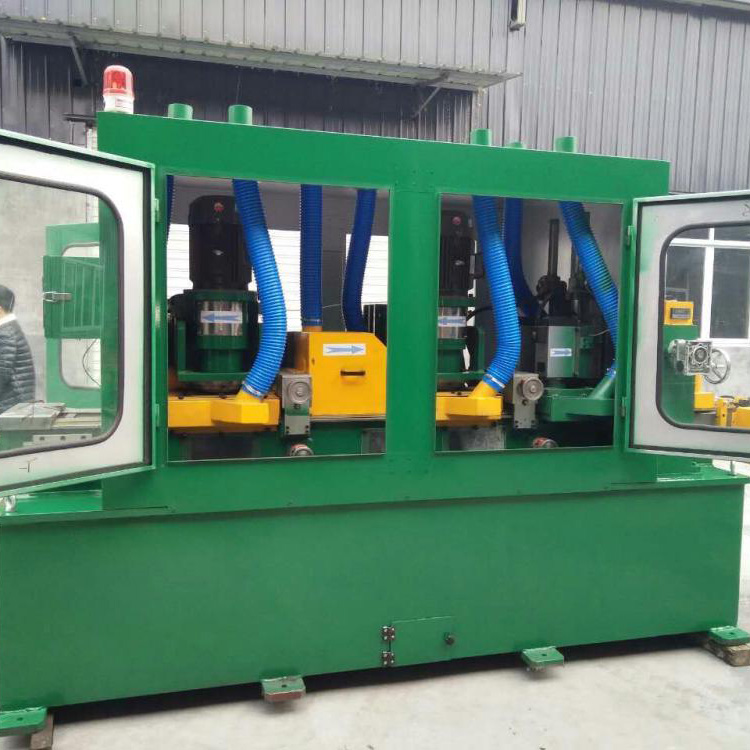

먼지 제어 시스템: 각 연삭 헤드에는 폐쇄형 먼지 커버가 개별적으로 장착되어 있으며 연삭 먼지를 효과적으로 격리하고 작업장 오염을 줄이며 환경 보호 생산 표준을 충족하는 일체형 쉘 먼지 커버와 일치합니다.

선회 모드 : 기계식 커넥팅로드 변속기 + 클러치 모드, 별도의 모터가 없어 선회 장치의 고장률을 크게 줄이고 추후 유지 관리 비용을 절감

통합 구조: 컴팩트한 전체 디자인, 작은 바닥 면적, 고객의 기존 브레이크 패드 생산 라인에 쉽게 통합 가능, 다른 장비와의 원활한 연결 실현

왜 Longhui Machinery를 신뢰할 수 있는 공급업체로 선택합니까?

10년 이상의 업계 경험을 보유한 전문 브레이크 패드 장비 제조업체인 Longhui Machinery는 항상 글로벌 고객에게 실용적인 엔지니어링 솔루션을 제공하기 위해 최선을 다해 왔으며 LHMC-2 소형 디스크 조합 연삭기는 당사의 기술 연구 개발 및 시장 수요 조합의 결정체입니다.

전문적인 강점:브레이크 패드 장비 R&D 및 제조에 중점을 두고 10개 이상의 실용신안 특허, ISO9001 및 CE 인증을 획득하고 국가 하이테크 기업으로 인정받았습니다.

제품 장점:고효율, 낮은 에너지 소비, 안정적인 정밀도, 다중 스테이션 처리 통합, 브레이크 패드 제조업체의 대량 생산 수요에 적응

맞춤형 서비스:OEM/Customization을 지원하며 고객의 가공 사양 및 생산 수요에 따라 맞춤형 장비 변형 및 생산 라인 설계를 제공할 수 있습니다.

글로벌 서비스:우리 장비는 완벽한 애프터 서비스 시스템과 적시 기술 지원을 통해 아프리카, 아시아, 유럽 및 미주 지역의 30개 이상의 국가 및 지역으로 수출되었습니다.

품질 보증:각 디스크 브레이크 패드용 선형 연삭기는 납품 전 엄격한 검사, 테스트 및 시운전을 거치며, 표준화된 품질 관리 시스템은 고객 현장에서 장비의 안정적인 작동을 보장합니다.
